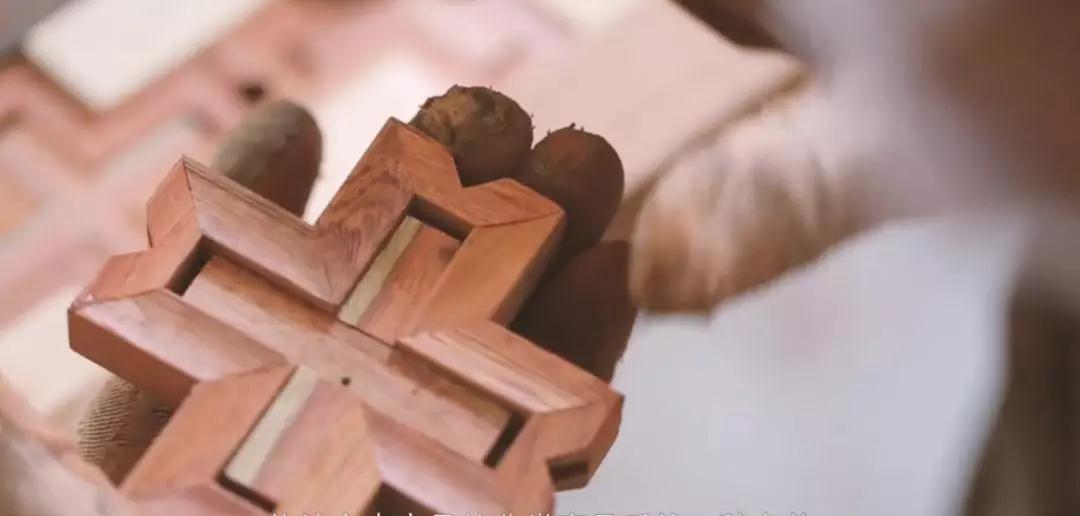

在之前的推送中，用動圖為大家簡要介紹了斗栱的發展歷程，本期推送就為大家介紹和斗栱相得益彰的構件——榫卯。

戳圖回顧：斗栱動圖

I

榫卯的具體應用

榫卯主要用在建筑和裝修兩大傳統工藝系統中，

建筑系統是梁柱體系，裝修系統是框架體系

建筑的梁柱通過柱網與梁架之間的扣搭

來支撐整個建筑的重量

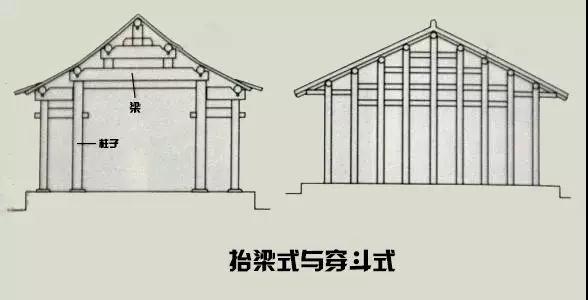

梁柱不同的組合形式，

又形成了抬梁式與穿斗式等不同的樣式

對于裝修的框架系統而言

足腿相當于建筑的柱子

棖子跟牙子相當于房屋的梁

起固定連接作用。平面相當于的屋頂

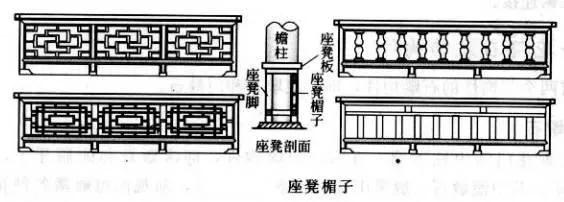

坐凳楣子、欄桿罩、碧紗櫥

和各種家具裝修一樣

通過榫卯連接形成，渾然一體

II

   建筑上的榫卯

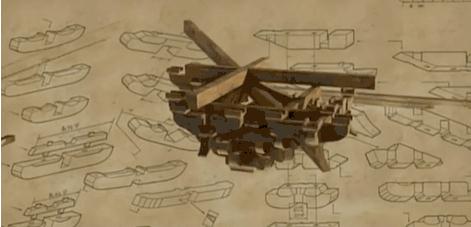

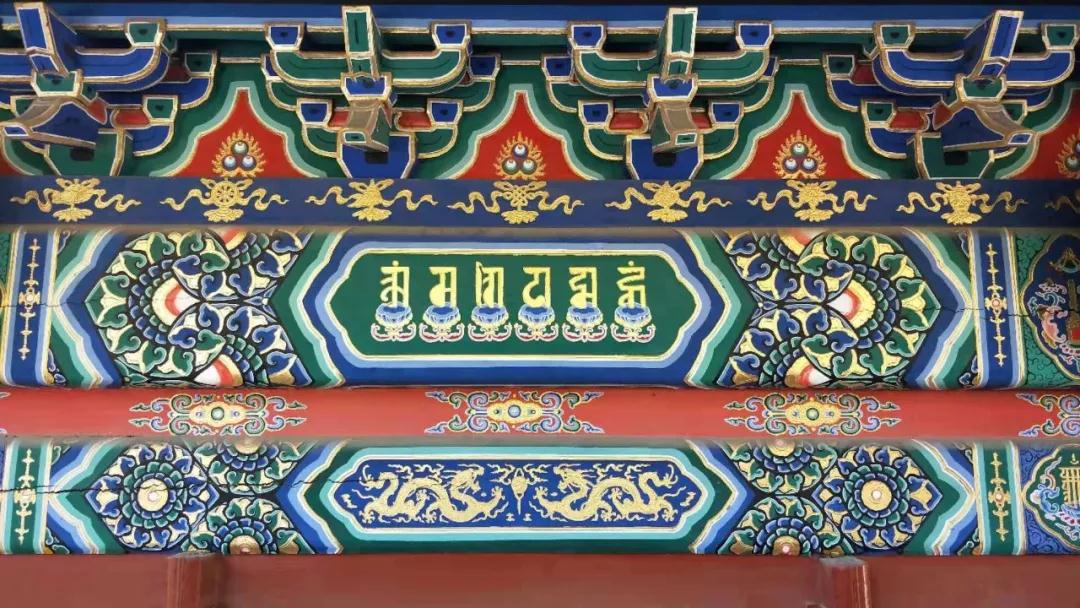

「斗栱榫卯」

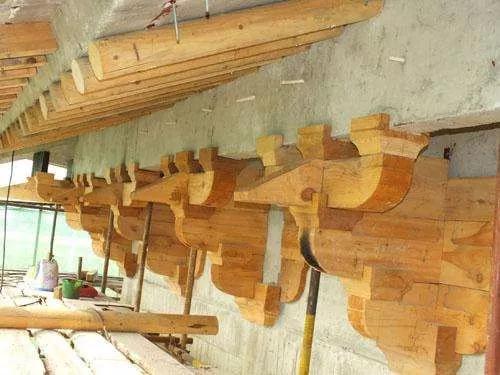

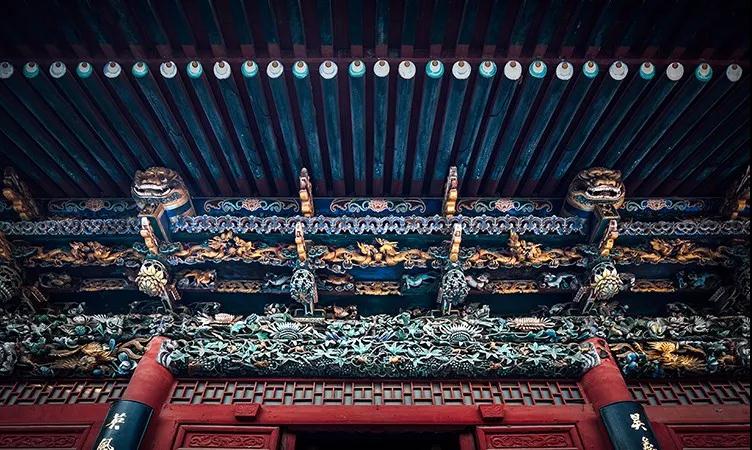

早期的斗栱多用于柱頭，后來在柱頭、柱間和轉角處形成了不同的斗栱，

即柱頭科、平身科和角科斗栱

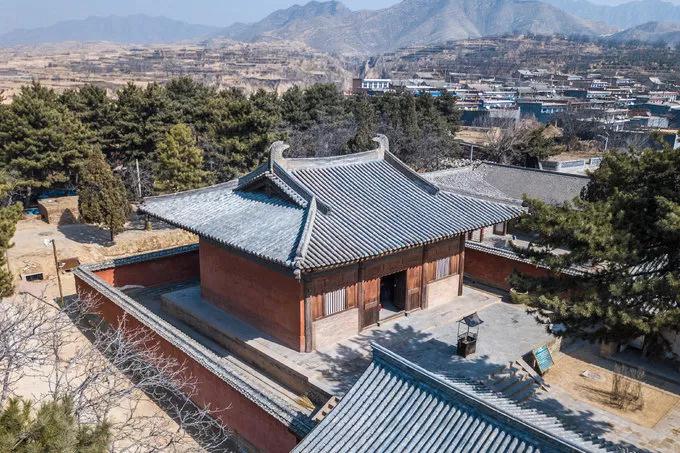

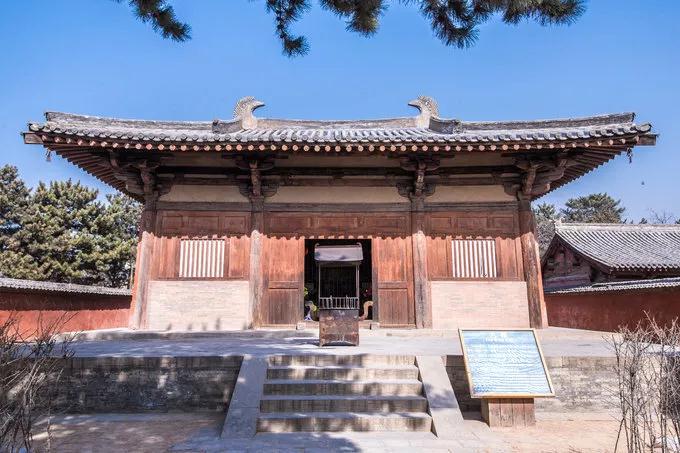

南禪寺大殿柱頭鋪作

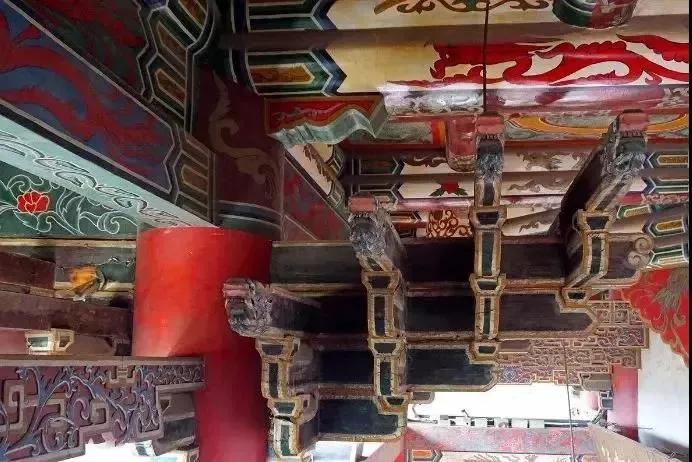

清代平身科單昂三踩斗拱

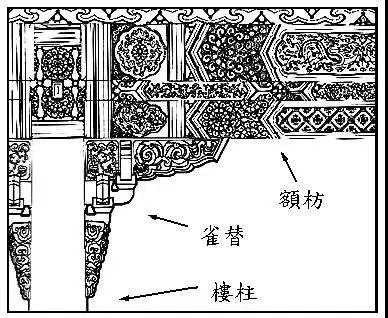

「梁柱榫卯」

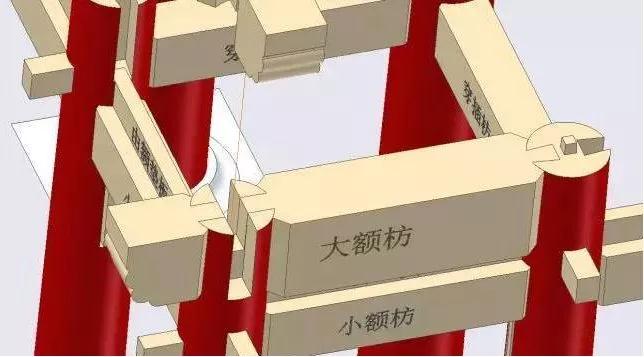

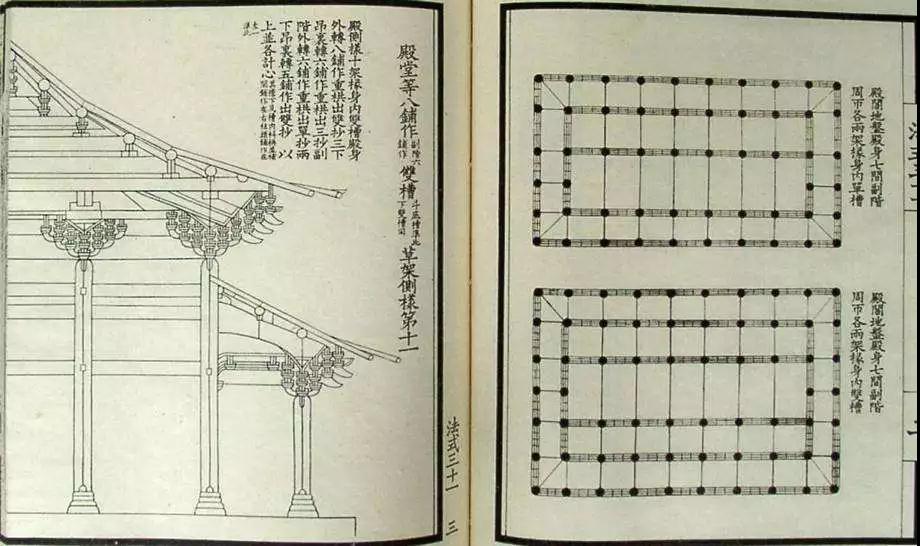

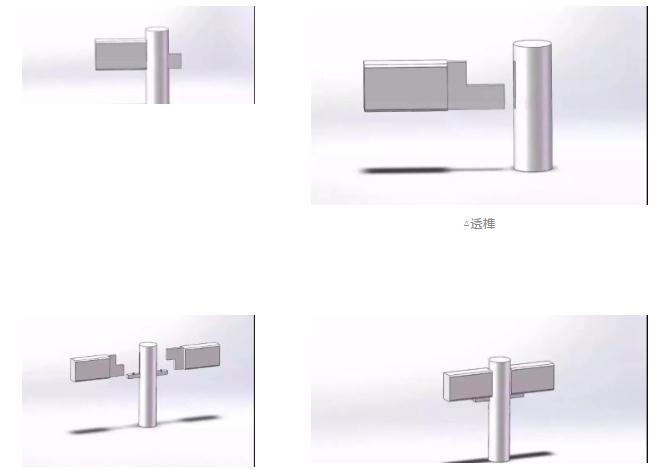

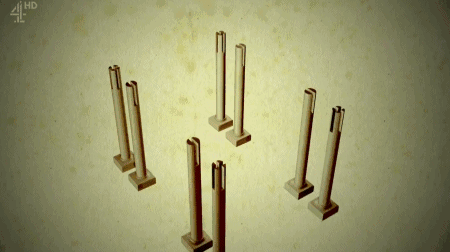

各種榫卯組合拼接形成了傳統建筑的主要構架

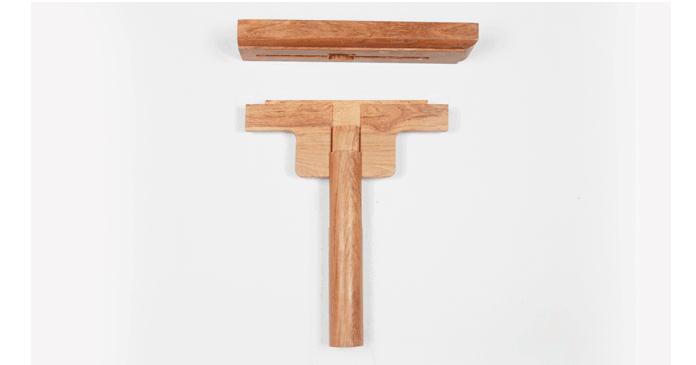

燕尾榫

因類似于燕子尾巴而得名，相傳為魯班發明

被尊稱為“萬榫之母”

指兩塊平角或直角相接時

為了防止受力脫開

故而將榫頭做成梯臺形，形似燕尾

使兩個構件互相咬合，極為牢固

燕尾榫在檁枋、梁、柱之間的搭交之中十分常見

也常見于八角亭、六角亭的斜搭交中

「有了榫卯還用釘子嗎」

釘子作為一種非常方便、實用的加固工具

很難想象古人會(huì )舍近求遠，在建筑中不用釘子的

不過就古代而言，類似釘子這樣的工具

需要鐵匠逐一制作，成本極高

加之對木質材料而言

釘子還具有膨脹系數不同、容易生銹等缺點

所以我國古代建筑的主體結構中

榫卯所占比例較大

但大部分依然采取榫卯與釘子相結合的組合方式

釘椽子、釘望板，鋪勾頭滴水等工作依然要用釘子

所謂不用釘子只是博人注意的噱頭而已

III

那些榫卯的妙用

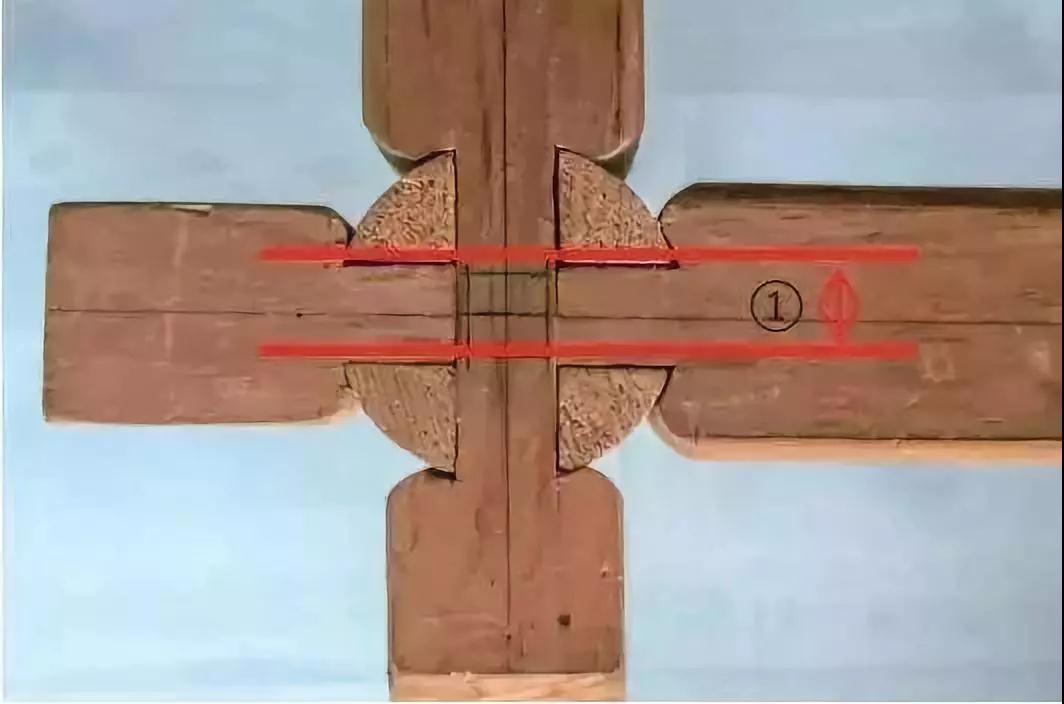

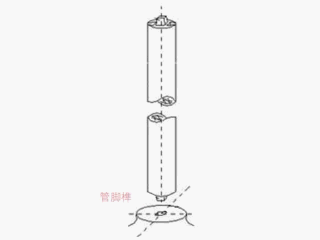

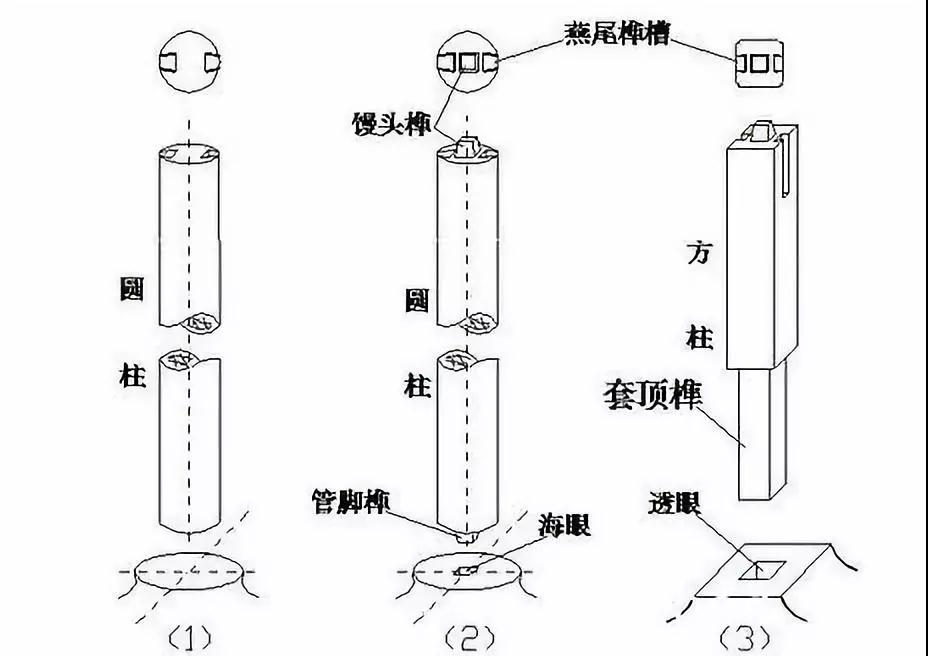

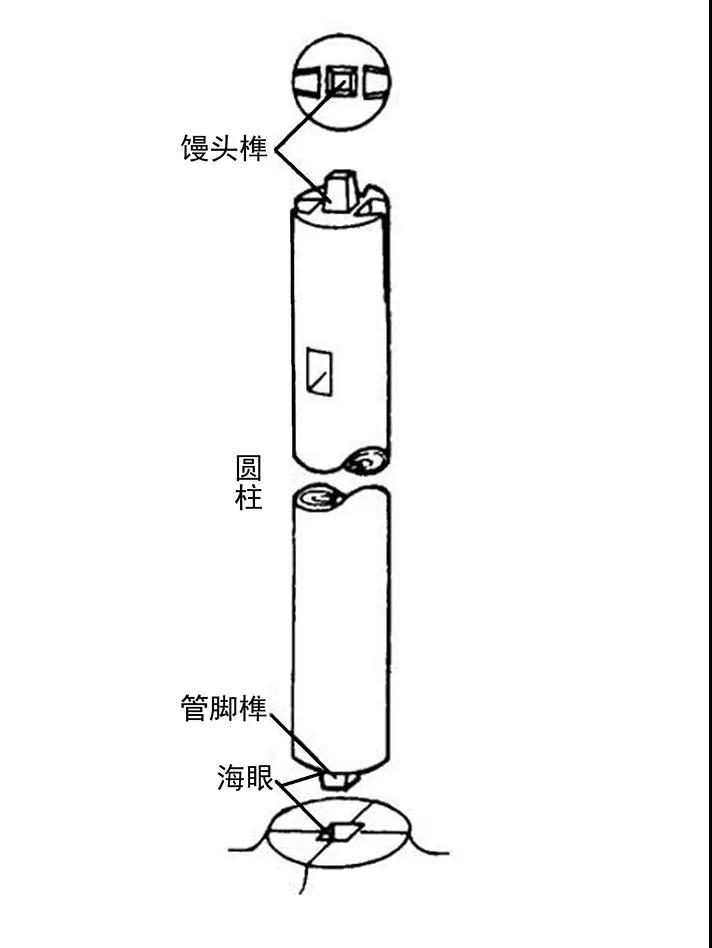

柱頭榫卯

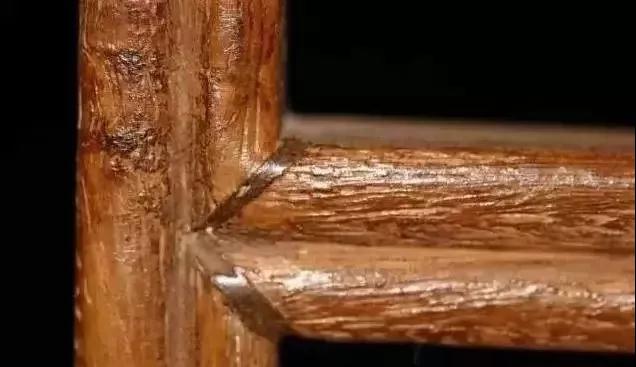

窗戶榫卯

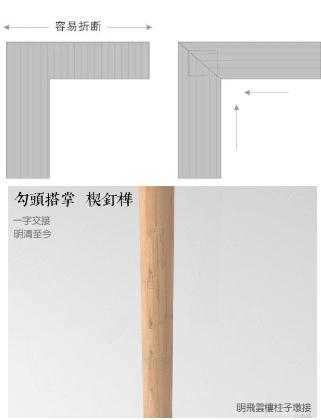

木質材料由縱向纖維構成

只在縱向上具備物理性質上的強度和韌性，橫向容易折斷

榫卯通過變換受力方向

使受力點作用于縱向，避弱就強

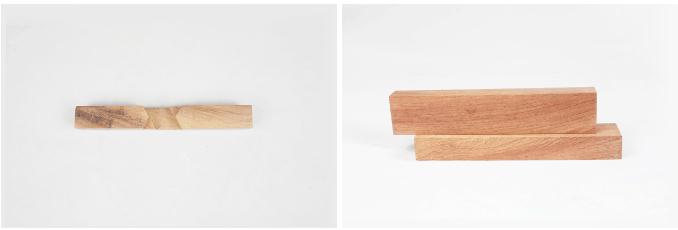

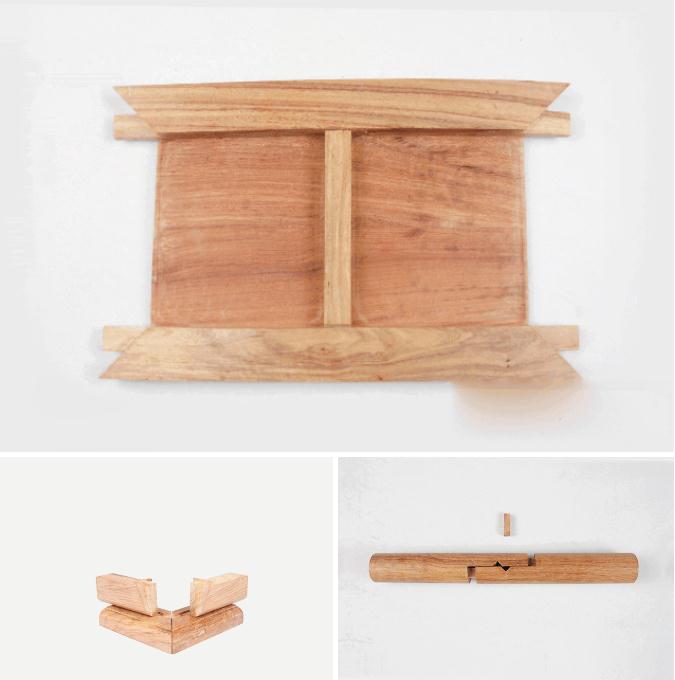

△中國古代楔釘榫，源于知乎答主筱頑咚

同時，木材受溫度、濕度影響較大

榫卯在同質同構的連接方式下

使得連接的兩端共同收縮或舒張，整體結構更加牢固

而鐵釘等金屬構件與木質材料在同樣的熱能作用下

因比熱容不同從而在連接處引起松動

從而影響整體的使用壽命

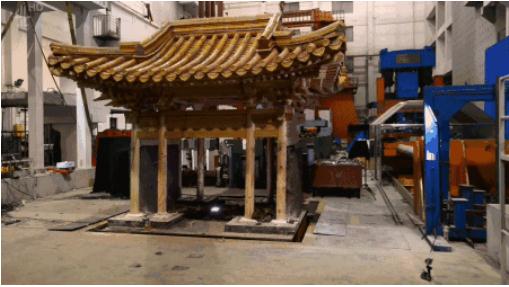

△在地震模擬的反應中，整個榫卯結構模型出現輕微的晃動，但沒有出現實質性的破壞。
